警告：
近日市场上发现深圳不法分子生成的盗版eCOM，外观上非常相似，盗版eCOM目前没有专用的纸盒包装,也没有产品说明手册,另外一个显著的区别就是盗版eCOM没有USB转LAN通讯线，使用的是一个劣质的网线，也不带串口数据线；OBD诊断线也是用比较劣质的材质生产。
盗版eCOM对车辆诊断及刷写危害极大，会带来严重的经济损失，消费者要谨慎识别，避免经济损失。
eCOM 是戴姆勒奔驰生产及研发部门使用的诊断及刷写通讯接口，支持奔驰超级工程师Vediamo以及专用开发软件DTS Monaco，比SDconnect（C4）有着更高的接入权限。另外经过特殊设置后，eCOM也能支持奔驰售后服务用的诊断软件Xentry(如图）。
奔驰工程师版Vediamo是奔驰工程师所使用来开发诊断软体用的工程软件 , 也就是现在大家所使用的 Xentry and DAS 就是基于VEDIAMO 工程师版所开发出来并交付给一般售后经销商使用。所以使用奔驰超级工程版在所有的 diagnosis诊断/coding 设码 / retrofit 改装 / flashing编程 功能上都是开放并且没有限制的。可以不必透过VEDOC( 原厂申请修改配备码的流程 ) 就能自由增加或减少SA代码 , 达到修改车辆配备的目的 , 例如 : 增加SA500电折后视镜 .
Xentry and DAS Developer mode 俗称 : 开拓数据工程版在2010 之后的版本 , 增加了许多功能上的限制. 所以大家在使用上会遇到车辆版本太新无法进入控制单元 , 或是进入该控制单元后无法做任何特别的修改 。例如: W204 /212 2012年的仪表要修改地区语系配置 , 或是开启其他便利功能 。
奔驰工程师版 的diagnosis诊断/coding 设码 / retrofit 改装 / flashing编程的数据库是使用Xentry 的数据库,所以奔驰工程师版是随著Xentry 的版本而定,只要数据库是新的就能在新车型上使用V4.00版本可以使用compact3 & SDconnect不支持ODX文档 。最新的V5.00使用eCom 支援ODX档.建议使用eCOM,具有DoIP功能，速度较快也比较稳定。
目前市面上大多是使用盗版的SDconnect作为VEDIAMO的通讯接口,盗版产品质量极不稳定，并且在软件升级时会有被锁机的风险。

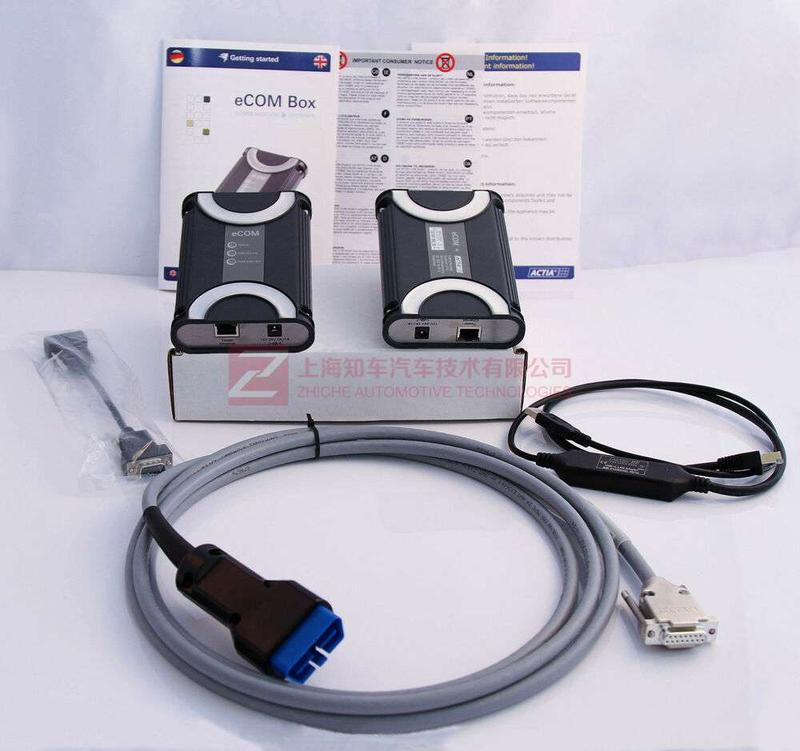

eCOM产品组件:
§ eCOM Box Hardware IME4103203
§ USB-to-LAN Adapter IME4103204
§ DSUB9 Adapter cable for standard CAN connection MI03300307
§ 使用说明
技术数据:
§ PC Interface: Ethernet / USB (with special cable
§ see also deliverables)
§ Voltage supply: 12/24 VDC
§ Operating Temperature: 0..45°C
§ Storage temperature: -20°C..70°C
§ Microprocessor: 32Bit MPC5200 @396MHz
§ Memory: 64MB RAM, 40 MB Flash
§ Vehicle interface: galvanically decoupled
· CAN1 (high speed)
· CAN2 (high/low speed)
· K-Line
· LIN
· Ethernet
· KL15
Pinning:
15 pin SUB-D
SubD-15 Pin | eCOM Box
| Mapping des zugehörigen OBD Kabels |
1 | Reserved for cabel ID | Not connected |
2 | CAN HI2 | Not connected |
3 | CAN LO1 | OBD14 |
4 | Eth_Rx+ | OBD3 |
5 | Eth_Tx+ | OBD12 |
6 | K-Line | OBD7 |
7 | Eth_Act /Ign | OBD8 |
8 | Vbat | OBD16 |
9 | CAN LO2 | Not used |
10 | Eth_Rx- | OBD11 |
11 | CAN HI1 | OBD6 |
12 | Eth_Tx- | OBD13 |
13 | LIN | OBD15 |
14 | VEH GND | OBD4/5 |
15 | VEH GND | OBD4/5 |
Shield | Cable shield | Cable shield |
9 Polig SUB-D
Pin | Signal | Remark |
1 | - | Vehicle ground |
2 | CAN LO1 | CAN 1 (High speed) line low |
3 | CAN GND | CAN ground |
4 | - | |
5 | CAN Schirm | CAN Shield |
6 | VEH_GND | GND |
7 | CAN Hi 1 | CAN 1 (High speed) line high |
8 | - | |
9 | Vbat | Voltage supply |
USB2LAN Adapter cable
The latest software driver for the USB- Ethernet-Adapter (operating system has to be selected) should be downloaded from world wide web:
http://www.asix.com.tw/products.php?op=pItemdetail&PItemID=97;71;101&PLine=71
