Protocol Analyzer Tool Hercules软件工具是一款基于Windows系统的32位应用程序，主要应用于对高端车载网络总线的交互式分析，一般与Gryphon, S-CAT2或S-3平台配合使用。Hercules是一款理想的高性能分析软件，实现对CAN总线数据的监视、接收、过滤、传输和编辑，并可实现多个网络协议 (如LIN, CAN, J1850, J1939等) 之间的各种数据通讯。通过访问Hercules数据库，可获取已被转化为具体工程量的总线信息。帧的定义都存放在这些Hercules数据库中，并可自由读取，实现接收帧的解码和编译。Hercules软件支持多达6个通道 (当连接S-CAT2硬件时，4个通道可用) ，通过点到点方式与PC连接。
|

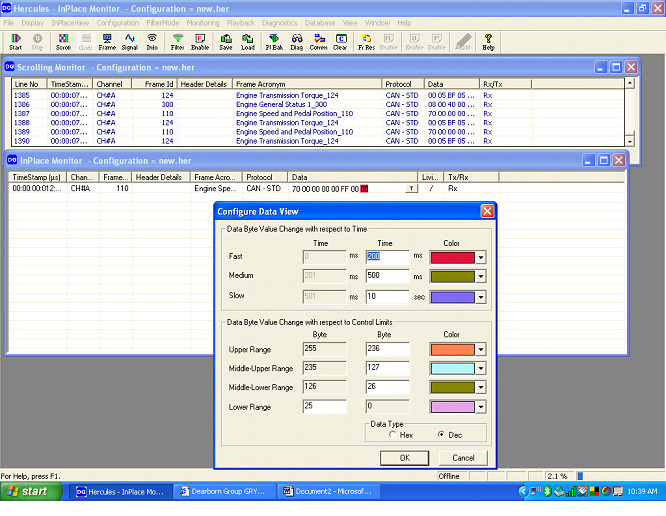

Larger Image |
主要特性：
♦ 可以导入GM UEF数据库文件和Vector (DBC, TXT格式) 数据库文件
♦ 数据图形化显示及实时监控
♦ 软件内嵌C语言编程模块和程序编译器，提供API函数库
♦ 支持多种总线协议, 如CAN (ISO11898, Single-Wire (J2411)), LIN和J1850 (Class2,DCX, SCP) 协议等
♦ 支持GMLAN (GMW3110), ISO15765, J1939和 OBD-II等故障诊断协议
主要功能：
♦ 数据库操作：创建数据库、合并数据库、关联数据库、导入数据库
♦ 信息统计：显示发送和接收错误信息、以数字和图表形式显示统计量、生成日志文件
♦ 具有热键信息发送功能
♦ 信号图形化显示和实时数据监控：滚动式数据监控、定帧式数据监控、定信号式数据监控等
♦ 可以按照原始数据、工程数据和数据范围设置过滤条件
♦ 实时数据回放：可导入Vector日志文件和CAT文件
♦ 强大的诊断功能：可用于车辆诊断系统的开发与调试
|
